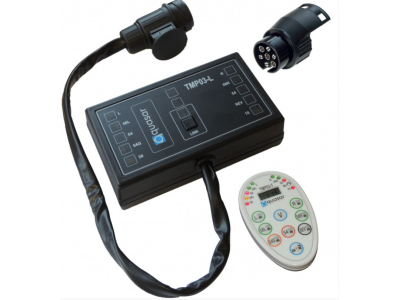

Bezprzewodowy tester wiązek TMP03-G7G13 z gniazdem 13 i 7 pin

Uniwersalny tester TMP03-G7G13 jest przeznaczony do testowania poprawności montażu oraz działania modułu oświetlenia przyczepy współpracującego z gniazdem 13-pin oraz (po zastosowaniu adaptera) z gniazdem 7-pin. Tester symuluje obciążenia wnoszone przez poszczególne żarówki świateł przyczepy co umożliwia testowanie poprawności wykrywania przez moduł podłączonej przyczepy. Zastosowanie toru radiowego ułatwia proces testowania i zapobiega ryzyku uszkodzenia używanego zwyczajowo długiego przewodu łączącego tester z gniazdem przyczepy.

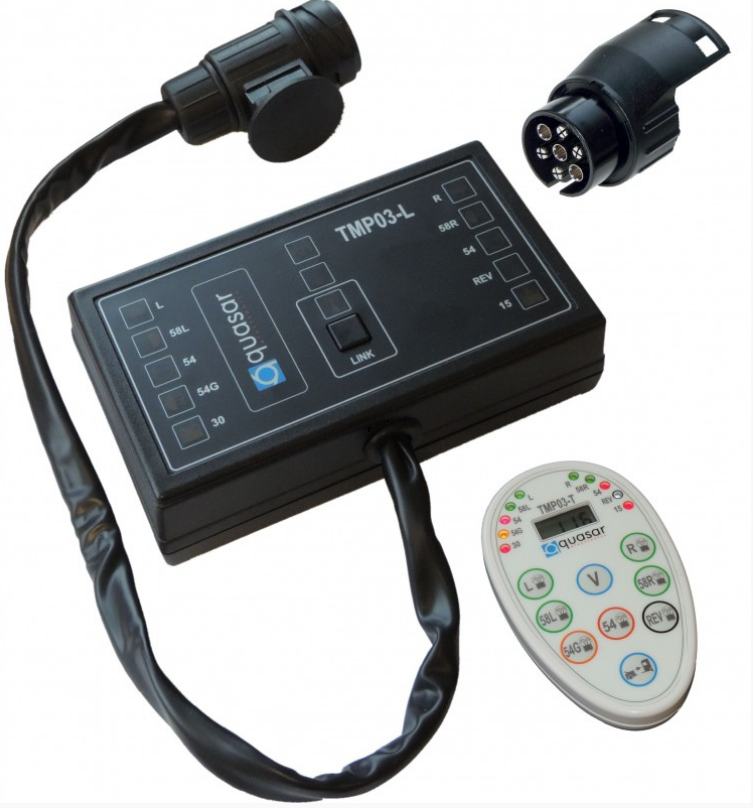

Tester wiązek składa się z dwóch urządzeń komunikujących się radiowo: z modułu wykonawczego podłączonego do gniazda przyczepy oraz sterownika radiowego obsługiwanego w kabinie samochodu przez osobę testującą poprawność podłączenia i działania modułu przyczepy. Moduł wykonawczy testera symuluje obciążenia wnoszone przez żarówki przyczepy oraz wysyła do pilota informacje o sygnałach na gnieździe przyczepy.

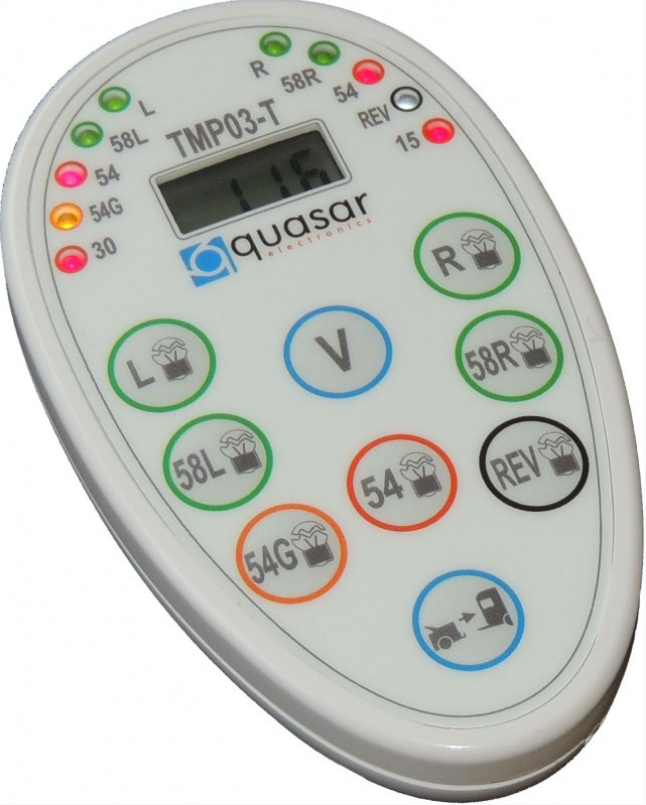

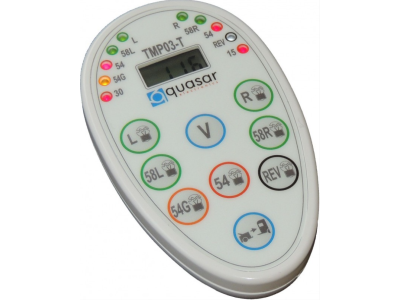

Pilot testera wiązki wyposażony jest w:

• kontrolki LED sygnalizujące stan sygnałów na poszczególnych pinach gniazda przyczepy odbierany z modułu wykonawczego;
• przyciski, za pomocą których można symulować uszkodzenie żarówki dowolnego światła przyczepy oraz elektryczne odłączenie przyczepy; informacje te wysyłane są radiowo do modułu wykonawczego;
• woltomierz wyświetlający aktualną wartość napięcia w instalacji pojazdu co umożliwia sprawdzenie poprawności aktywowania przez moduł funkcji ładowania akumulatora przyczepy.

Funkcje testera wiązki:

• testowanie świateł kierunkowskazów
• testowanie świateł pozycyjnych
• testowanie światła przeciwmgłowego, światła stop, światła cofania
• testowanie stałego napięcia +12V i napięcia ładowania akumulatora przyczepy
• woltomierz: napięcia w instalacji pojazdu, napięcia ładowania akumulatora przyczepy
• symulacja odłączenia przyczepy, uszkodzenia żarówki świateł stop, pozycyjnych, kierunkowskazów, cofania, przeciwmgłowego
